Détails sur le produit:
|
| NOM: | Système semi automatique d'Assemblée de barre omnibus | Max. Busbar Height: | 330mm |
|---|---|---|---|
| Max. Busbar Length: | 6000mm | Efficacité de fonctionnement: | Autour de 3000mm/4min |
| Longueur de pièce d'inversion: | 4500mm | Longueur de station d'opération manuelle: | 1500mm |
| Puissance: | 380~415VAC 50~60Hz 5kW | Dimension: | L18000mm*W800mm*H1900mm |
| Surligner: | Chaîne de montage semi automatique de barre omnibus,chaîne de montage de la barre omnibus 5kW,Système semi automatique d'Assemblée de barre omnibus |
||

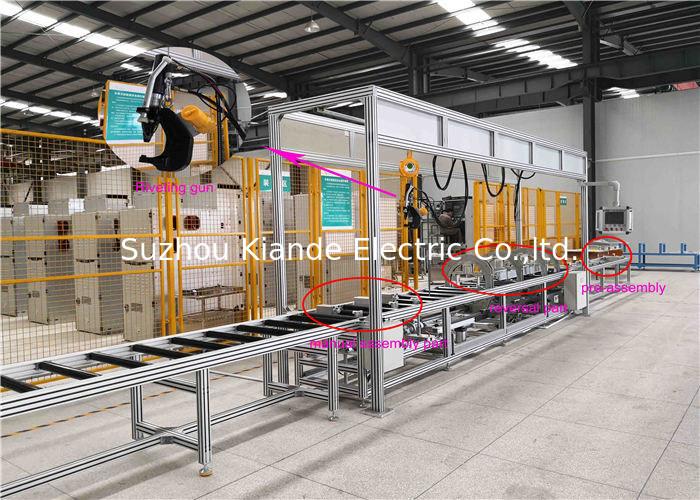

Manuel rivetant la chaîne de montage semi automatique de barre omnibus
Introduction de fonction
La chaîne de montage semi automatique se compose de trois parts, de station de préassemblage, de station automatique d'inversion et de station accessoire d'assemblée.
Station de préassemblage : Les opérateurs prémonteront et fixeront les pièces principales de barre omnibus par les montages et transféreront la barre omnibus à la station automatique d'inversion manuellement.
Station automatique d'inversion : Quand la barre omnibus arrive dans la station d'inversion, l'opérateur fixera la barre omnibus par la bride et le début rivetant d'un côté. Après un côté est fait, des rotateurs sera renversé 180 degrés pour l'autre rivetage de côté.
Station accessoire d'assemblée : Après que la barre omnibus soit rivetée, l'opérateur assemblera les accessoires de barre omnibus à cette station.
Données d'équipement sur la chaîne de montage semi-automatique de barre omnibus
| Non. | Paramètres |
| Modèle | KD-ZDX/H-4-6 (4,5) |
|
Max. Busbar Height |
330mm (à une seule couche) |
|
Max. Busbar Length |
6000mm |
|
Efficacité de fonctionnement |
Autour de 3000mm/4min |
| Rivetage de la machine | Non inclus |
| No. de rotateur | 4 ensembles (norme) |
|
Longueur de pièce d'inversion |
4500mm |
|
No. de levage manuels de montage |
3 morceaux |
|
Longueur de station d'opération manuelle |
1500mm |
| Matériel de cintre | Cintre en aluminium |
| Rivetage du type | Rivetage de manuel |
| Puissance | 380~415VAC 50~60Hz 5kW |
| Dimension d'équipement | L18000mm*W800mm*H1900mm |
Caractéristique :
1. rivetage automatique
2. Le principe de travail est d'identifier le type de barre omnibus et d'ajuster tous les paramètres dans la machine automatiquement en balayant le code barres. Par l'interconnexion de module parmi PLC, réseau, écran tactile et IPC etc.,
3. la machine automatique d'assemblée peut également réaliser la communication de l'information avec l'ERP, la machine automatique d'inspection et d'autres machines relatives.
4. la machine automatique d'assemblée a des fonctions à vérification automatique par d'auto-diagnostique chaque signal d'entrée et sortie pour éviter des échecs. En outre, les statistiques de données pour l'OEE de la machine (taux d'utilisation complet) est utile pour la future analyse de données.
Fuction :
la machine automatique d'assemblée aidera à réduire la main d'oeuvre et à améliorer la qualité du produit et l'efficacité de fonctionnement.
