Détails sur le produit:
|
| Nom: | Système automatique d'Assemblée de barre omnibus | Max. Busbar Height: | 350mm (à une seule couche) |
|---|---|---|---|
| Caractéristique: | durable | Max. Busbar Length: | 6000mm |
| Efficacité de fonctionnement: | Environ minute 3000 mm/2 | Axe de contrôle: | axe 5 |
| Puissance: | 380~415VAC 50~60Hz 20kW | Dimensions de l'équipement: | L25000mm*W2000mm*H19000mm |
| Vue: | Aluminium | ||
| Surligner: | Chaîne de montage de barre omnibus de cinq axes,Chaîne de montage de barre omnibus rendement élevé,chaîne de montage de barre omnibus de taille de 350mm |
||

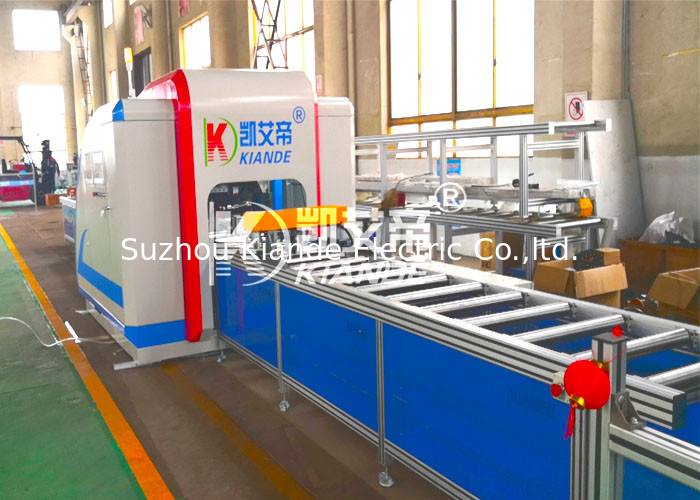

Chaîne de montage automatique durable de barre omnibus rendement élevé
Introduction de fonction
Chaîne de montage automatique de barre omnibus
La chaîne de montage automatique de barre omnibus est particulièrement conçue pour l'ensemble de barre omnibus et des procédures de rivetage.
Méthodes de travail principales :
1. de préassemblage : recourbement de la barre omnibus de cuivre ou en aluminium et puis installation sur le profil ;
2. assemblée en ligne : fixage automatique, rivetage et déplacement ;
Spécifications :
1. approprié à la barre omnibus compacte droite 630A~2500A, à une seule couche, longueur 1.5~6m
2. rivetage automatique : deux morceaux ou quatre rivoirs de morceaux selon les morceaux (en deux pièces ou quatre) de type de la barre omnibus du client, rivetant l'espace réglable entre 150-220mm, anti-
répétition rivetant la fonction ;
3. alignement automatique de fin, maintenant et se déplaçant commandé par le PLC
Configurations :
1. la longueur de la chaîne de montage est 18m ;
2. la 1ère station d'assemblée pour de préassemblage, maintenant et se déplaçant : L6*W0.7*H0.8m, cadre du matériel en aluminium, rouleaux pour soutenir et barre omnibus mobile ; en porte-à-faux mobile
fixage du mécanisme et du mécanisme d'alignement de fin ;
3. rivetage du système : L6*W0.7*H0.8m, un ensemble de glissière de sécurité, mécanisme d'entraînement servo et mécanisme pneumatique de bride, deux ensembles de dispositif de bride, deux ensembles de mécanisme d'entraînement servo à
commandez l'arme à feu de rivetage en haut et en bas séparément, deux ensembles de mécanisme d'entraînement servo pour commander le mouvement de largeur et le mouvement de longueur separatly, deux ensembles de riveter la machine se retirent
dispositif, un ensemble de détection de déplacement, deux ensembles de système de rivetage automatique ;
4. la 2ème station d'assemblée pour le déplacement : L6*W0.7*H0.8m, un ensemble de machine de transmission de rouleau, un ensemble de rouleau dynamique de machine de transmission
Caractéristiques :
1. production automatique, coût de la main-d'oeuvre moins ;
2. améliorez la qualité fonctionnante d'effiency et de produit ;
3. système d'alarme ;
4. coutume comme type de barre omnibus ;
5. garantie et service après-vente disponibles ;
Données d'équipement sur la chaîne de montage automatique de barre omnibus
| Non. | Paramètres |
| Modèle | KD-ZDX/NC- 2(4) D-6 (4,5) |
|
Max. Busbar Height |
350mm (à une seule couche) |
|
Max. Busbar Length |
6000mm |
| Type de position | Position moyenne de position unilatérale |
| Efficacité de fonctionnement | Environ minute 3000 mm/2 |
| Axe de contrôle | Axe 5 |
|
Système de contrôle |
Contrôle de réseau, entretien en ligne (facultatif) |
|
Rivetage des no. de station |
ensemble type) (de Quatre-morceau/2 ensembles (type en deux parties) |
| Rivetage du type | Rivetage automatique |
| Puissance | 380~415VAC 50~60Hz 20kW |
| Dimension d'équipement | L25000mm*W2000mm*H19000mm |
