| Certification: | ISO9001 | Nom: | Conducteur Link d'en cuivre de Busduct |
|---|---|---|---|
| actuel: | 0-100A | Taille de barre omnibus: | 5mm |
| Type: | Prise compacte de barre omnibus | Durée de vie: | 4 ans |
| Surligner: | Rondelle à ressort de M12 Belleville,rondelle à ressort de 5mm Belleville,paquet commun de barre omnibus de ressort de disque de Belleville |
||

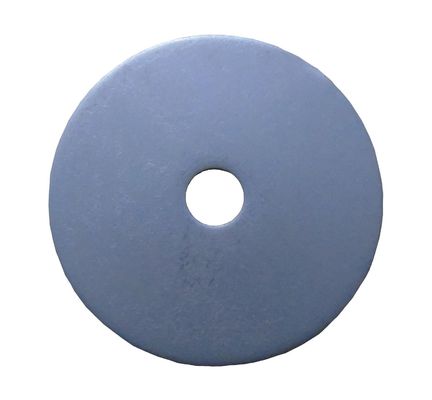

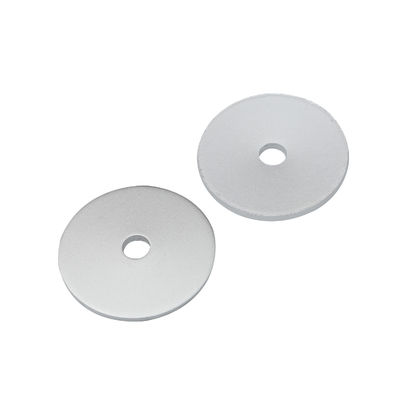

Rondelle à ressort de M12 Belleville installée dans le paquet commun de barre omnibus pour le système compact de Busduct
| Modèle | Actuel | Taille de barre omnibus | Type | Remarque |
| KDT-15-5 | 0-100A | 4/5mm | Prise compacte de barre omnibus | Type de T |
| KDT-18-5 | 100-200A | 4/5mm | Prise compacte de barre omnibus | Type de T |
| KDT-22-5 | 250-350A | 4/5mm | Prise compacte de barre omnibus | Type de T |
| KDT-30-5 | 400-630A | 4/5mm | Prise compacte de barre omnibus | Type de T |
| KDT-15-6 | 0~200A | 6mm | Prise compacte de barre omnibus | Type de T |
| KDT-18-6 | 250-350A | 6mm | Prise compacte de barre omnibus | Type de T |
| KDT-28-6 | 400-630A | 6mm | Prise compacte de barre omnibus | Type de T |
| KDF-125 | 0-125A | distance de 19 phases, distance de 22 phases, distance de 26 phases ci-dessus |
Prise de barre omnibus d'air | Type de F |
| KDF-160 | 125~160A | Prise de barre omnibus d'air | ||
| KDF-250 | 160-250A | Prise de barre omnibus d'air | ||
| KDF-630 | 315~630A | Prise de barre omnibus d'air |
Quel est composant de joint de Busduct ?
Le bloc commun est operatable par un/deux cisaillent outre des boulons.
L'assemblée paritaire peut être enlevée/installée à tout moment en état installé.
La rondelle à ressort de disque sont employées dans le joint d'Uniblock pour distribuer uniformément la pression.
Le couple recommandé pour serrer est de 7 kilogrammes-mtr.
Ces joints sont particulièrement conçus pour adapter à la dilatation thermique des barres omnibus et du logement.
Conseils d'installation de joint de Busduct
Step1 : dentify la pile commune correcte (4W ou 5W) et son orientation de phase avant installation de paquet de joint de Busduct
Step2 : Alignez et reliez les deux le terminal de busduct au connecteur commun de pile.
Step3 : Le bouchon commun de pile agit une directive d'assurer une pleine surface de contact des conducteurs de recouvrement.
Step4 : Serrez le double boulon dirigé à l'aide de la clé à douille jusqu'au cisaillement principal externe.
Step5 : Le paquet commun d'endroit couvre des deux côtés de la section commune de busduct et serre tous les boulons et écrous avec la clé à douille.
Le système de débourbage de barre omnibus est un système de distribuer le courant électrique utilisant la barre omnibus de cuivre ou en aluminium avec des clôtures appropriées et la bonne quantité de protection d'empêcher les câbles d'obtenir en raison endommagé des corps étrangers. … Le système du refroidissement est bien mieux que le système de câblage traditionnel.
